مشخصات كلي
كنترل پانل ST7-HV براي حفاظت تجهيزات و واحدهاي صنعتي در ايمني كامل و تكنولوژي بالا ساخته شده است.اين پانل براي درخواستهاي با عملكرد سنگين با اطمينان بالا طراحي شده است . به ويژه در شركتهايي كه توليد انرژي صورت مي گيرد و مقاومت عالي در برابر اختلالات الكترومغناطيسي مورد نياز است. ST7-HV شبيه به يك Safety PLC است اما تفاوتهايي با آن دارد. اين كنترل پانل داراي تأييديه از آزمايشگاههاي معتبر اروپايي براي اجراي كاربردهاي محافظتي را دارد و تمامي استاندارد هاي مربوطه و كاربردي در آن رعايت شده اند. اين پانل داراي كارتهايي با كاربردهاي ويژه دارد گه در رك 19” تعبيه مي شوند . نوع و تعداد كارتها بسته به نوع كاربرد و درخواست خريدار متفاوت مي باشند. اين كارتهاي هوشمند براي Active/Passive Fire protection ، Gas detection و مديريت كنترل تكنولوژي برنامه ريزي شده اند.
علاوه بر آن ST7-HV اين قابليت را دارد كه با پانل هاي ديگركه از يك نوع مي باشند و همچنين سيستم نظارت و SCADA از طيق پروتكل هاي استاندارد مانند Ethernet ، TCP/IP و Modbus ارتباط داشته باشد.
كاربردهاي ST7-HV
- به عنوان سيستم كنترل اطفاي حريق اتوماتيك بكار مي رود. حتي در صورتيكه سيستم اطفاء حريق پيچيده بوده و داراي زون ها و ناحيه هاي اطفاي متعددي باشد به پيروي از CPD ( Construction Products Directive) مي توان از اين پانل استفاده كرد.
- كاربرد در سيستم هاي مجتمع شامل Fire ، Intruder/Burglar Alarm ، CCTV
- سيتم هاي ايمني و حفاظتي اي كه پانل هاي آنها بر روي شبكه هاي ارتباطي به عنوان Master و يا Slave عمل مي كنند ( و همچنين نظير فيبر نوري و Fault Tolerant) و از طريق پروتكل به سيستم DCS متصل هستند.
- سيستم هاي حفاظت در برابر آتش با منطق Redundancy و قابليت Voting ،ساخته شده بر اساس استاندارد NFPA 72
- سيستم هاي اندازه گيري و كشف گاز داراي خروجي 4-20mA براي دتكتورهاي گازهاي قابل احتراق و گازهاي سمي
تمامي اين كاربردها بر اساس نيازمنديها و درخواست خريدار مي تواند در پيكر بندي اين پانل وجود داشته باشد و يا اينكه فاقد آنها باشد.
ساختار مكانيكي ST7-HV

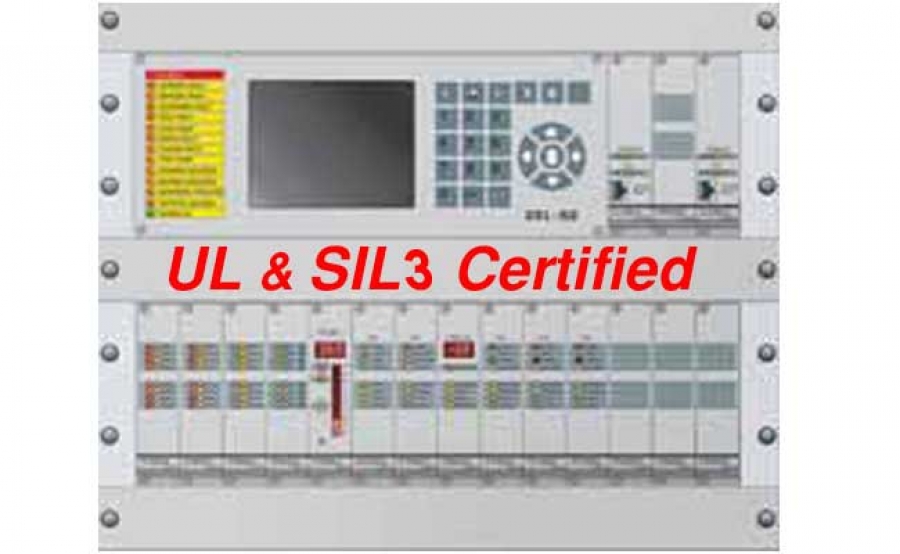

اين پانل داراي ساختار ماژولار مي باشد ورك آن 19”-3HE بوده و داراي پوشش آلومينيوم (anodized aluminum) مي باشد كه داخل يك كابينت كه داراي رك Swivel ودرب شيشه اي قابل قفل شدن است قرار مي گيرد.
رك اصلي اين پانل كه وچود آن هميشه الزامي است شامل يك و يا دو CPU ، صفحه نمايشگر و كيبورد جهت استفاده اپراتور مي باشد.
اضافه شدن ركهاي اين پانل ملزم نصب كارتهاي ديگر مي باشد كه نوع و تعداد آنها بستگي به نيازمنديها و كابردهاي ويژه دارد. بنابراين بر اساس نيازمنديها و درخواستهاي ويژه خريدار ، سه استاندارد براي پيكربندي اين پانل وجود دارد كه چيدمان و كابينت آنها داراي تأييديه مي باشند :
- ST7-HV/1R شامل رك اصلي + يك رك كارت در يك كابينت ديواري به ابعاد D=400mm و H=700mm و L=600mm
- ST7-HV/2R شامل رك اصلي + دو رك كارت در يك كابينت ديواري به ابعاد D=400mm و H=1100mm و L=600mm
- ST7-HV/10R شامل رك اصلي + ده رك كارت در يك كابينت ايستاده به ابعاد D=800mm و H=2100mm و L=800mm
هر كارت اين پانل را به دو روش مي توان Wiring كرد .روش اول از طريق ترمينال نوع الكترونيكي كه به صورت DIN rail نصب مي شود و از طريق يك كابل Flat به رك پانل مرتبط مي شود و روش دوم از طريق يك سوكت الكترومكانيكي كه از طريق كابل مستقيماً به رك پانل متصل مي گردد.
مشخصات ويژه ST7-HV
- · داراي ريداندنسي بر روي CPU
- كليه كارتها و CPU ، Hot Swap (امكان بيرون آوردن و جا زدن كارت بدون ايجاد وقفه در عملكرد سيستم) مي باشند.
- ارتباط حلقه اي (Looped) و ريداندنت بين كارتها و CPU
- تست كردن خودكار كارتهاي ورودي و خروجي
- تشخيص خودكار خطا در كارتها و CPU
- غير فعل شدن خودكار و ايمن كارتهايي كه عملكرد نادرست دارند.
- افزايش وسيع مصونيت در برابر خطا مطابق استاندارد CEI EN 51130-4
