سیستم پیجینگ و اینترکام DVS-21:
سیستم پیجینگ و اینترکام شرکت Procom با قابلیت استفاده در پروژه های کوچک، متوسط و بزرگ صنعتی به همراه رنج کامل محصولات، کلیه نیازهای پروژه را تأمین می نمایید.
قابلیت استفاده در پروژه های بسیار بزرگ توسط شبکه نمودن کنترل پنل DVS-21 ، سیستم پیجینگ DVS-21 ، قابل اطمینان و ضرروی برای محیط با نویز محیطی بالا ، آلوده و قابلیت اشتعال و انفجار می باشد مانند پالایشگاه ، صنایع نفت و گاز ، صنایع فولاد سازی ، تصویه خانه ها و...

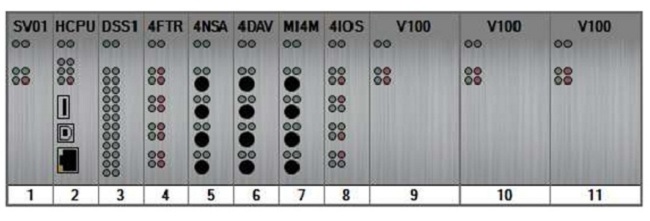

نمونه رک سیستم DVS-21
راه حلی مناسب جهت صنایع مختلف :
این سیستم قابلیت استفاده به صورت PA(Public Address) به صورت مجزا و یا به صورت ترکیب با سیستم Intercom سیستم DVS-21 و یا هر سیستم دیگری را فراهم می سازد .
پخش پیغام های اضطراری از پیش ضبط شده در حافظه دستگاه با قابلیت انتخاب پخش در ناحیه ویا منطقه خاص که توسط اپراتور و یا سناریو های موجود اجرا می گردد. این قابلیت منجر به افزایش ایمنی در زمان وقوع حادثه در سطح کارگاه و محیط هایی که پرسنل در آنجا مشغول به کار هستند می گردد.

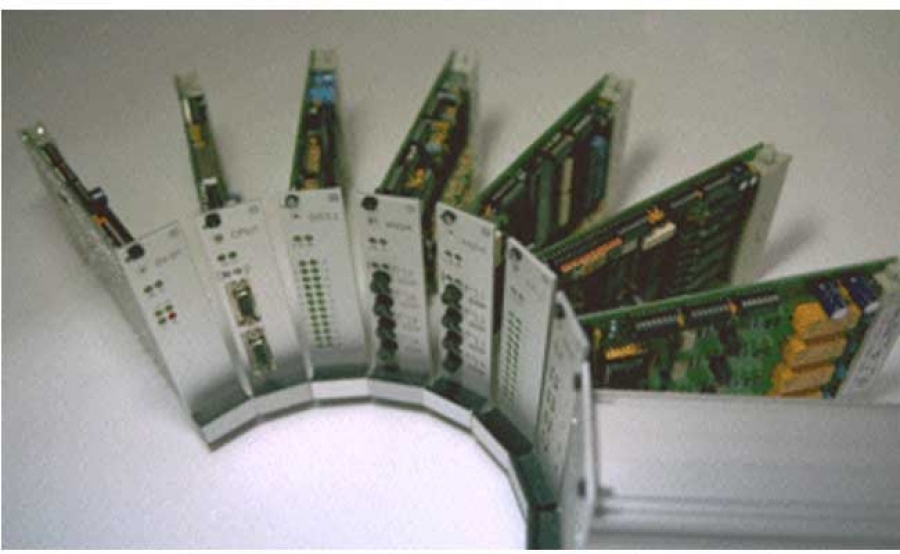

طرارحی سیستم DVS-21 به صورت ماژولار بوده که براساس نیاز کارفرما به صورت فشرده در رک های کوچک جهت استفاده در فضاهایی که امکان نصب رک های بزرگ وجود ندارد و یا به صورت ایستاده در رک های بزرگ قرار می گیرد همچنین طراحی ماژولار امکان اضافه نمود قابلیت های ویژه توسط ماژول ها و کارت های شرکت Procom را فراهم می نماید .

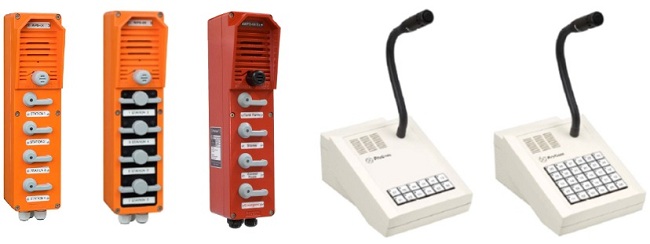

ایستگاه های کاری و ارتباطات دو جانبه
با توجه به تجراب شرکت Procom ساخت ایستگاه های کاری (Call Station ) های جهت استفاده مداوم و روزانه در سایت ها و صنایع مختلف با طول عمر بالا طراحی و ساخته شده است .
تمام تجهیزات Call station ها داخل محفظه با IP 66 قرارگرفته که شامل امپلی فایر ، دکمه های ارتباطی ، اسپیکر ، که ضمن کاهش هزینه کابل تمام تجهیزات در اختیار اپراتور قرار خواهد گرفت که این مهم قابلیت استفاده از Call Station های شرکت پروکام را در همه شرایط محیطی امکان پذیر می سازد.
سیستم پیجینگ DVS-21
سیستم پیجینگ DVS-21 یک سیستم ماژولار می باشد با قابلیت دوگانگی (redundant) بر روی سیستم که به صورت بسیار ساده قابل برنامه ریزی توسط نرم افزارICS بدون نیاز به دانگل می باشد.
این سیستم توسط دیتا باس با تمامی ماژول ها ارتباط برقرار نموده که تمام پردازش ها و ارسال فرامین از طریق دیتا باس داخلی سیستم اجرا می گردد که این قابلیت باعث می گردد سیستم DVS-21 تنها با استفاده از 2 ماژول بتواند 104 ایستگاه کاری را ساپورت نماید و حداکثر توان 6 KW را برای خروجی تأمین نماییدکه با اضافه نمود یک ماژول رابط می توان تعداد ایستگاهای پیجینگ را به 600 عدد گسترش داد که در این حالت توان 20KW خروجی برای اسپیکرها فراهم می گردد.
هر سیستم می تواند بیش از 48 اتصال فراخوانی را فراهم نماید که می توان به صورت گروه های کاری و یا پیغام های عمومی در سیستم تعریف گردد.

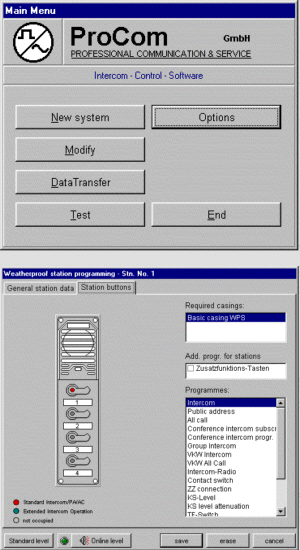

نرم افزار سیستم پروکام :
سیستم پروکام از یک نرم افزار با قابلیت بالا بهره می برد که می توان توسط این نرم افزار سیستم DVS-21 را برنامه ریزی و مانیتور نمود . کلیه فرمامین و تنظیمات به صورت گرافیکی بوده و نیازی به کد نویسی و یا برنامه ریزی تخصصی برای این سیستم نمی باشد همچنین امکاناتی در نرم افزار پیش بینی گردیده که اپراتور می تواند نسبت به تولید ماژول خاصی که در لیست ماژول ها نیست اقدام نماید.
همچنین امکان شبیه سازی و رفع مشکلات سیم کشی در نرم افزار دیده شده است لذا قبل از اجرای برنامه بر روی سیستم می توان تنظیمات اعمال شده را شبیه سازی نمود .

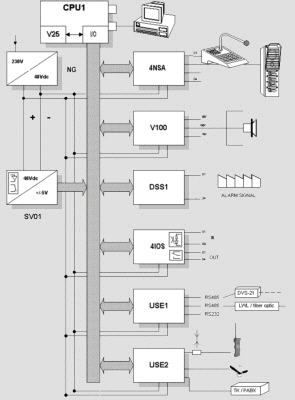

معرفی سیستم پایه DVS-21 :
در ابتدای رک ماژول مبدل DC\DC مدل SV01 که وظیفه تأمین تغذیه ماژول های موجود در رک DVS- 21 را برعهده دارد قرار می گیرد ، در ردیف دوم ماژول CPU1 قرار خواهد گرفت که وظیه پردازش کل سیستم را بر عهده دارد.
از ردیف سوم به بعد می توان انواع اینترفیس های مختلف جهت ارتباط با ایستگاهای پیجینگ را قرارداد که بر اساس انتخاب ایستگاهای پیجینگ که به صورت 4 سیمه و یا 2 سیمه استفاده می گردند می توان از اینترفیس های 4NSA و یا 4DAV استفاده نمود ، هر اینترفیس دارای 4 ورودی / خروجی جهت دریافت و ارسال اطلاعت به ایستگاه های پیجینگ می باشد .
استفاده از کارت 4IOS که دارای 8 خروجی و 4 ورودی جهت اتصال به سیستم های قانوی مانند کنترل پنل F&G و یا سیستم های دیگر را محیا می سازد.
کارت V100 ، این کارت امپلی فایر با توان 100 وات می باشد که به صورت یک اینترفیس در سیستم قرار می گیرد از جمله مزایای این کارت به کوچکی بودن آن می توان اشاره نمود ، همچنین شرکت پروکام امپلی فایرهایی با توان 500 وات ،600 وات و 250 وات را عرضه نموده که به صورت تک کانال تا 4 کانال با قابلیت برنامه ریزی برای هر کانال می باشد.
